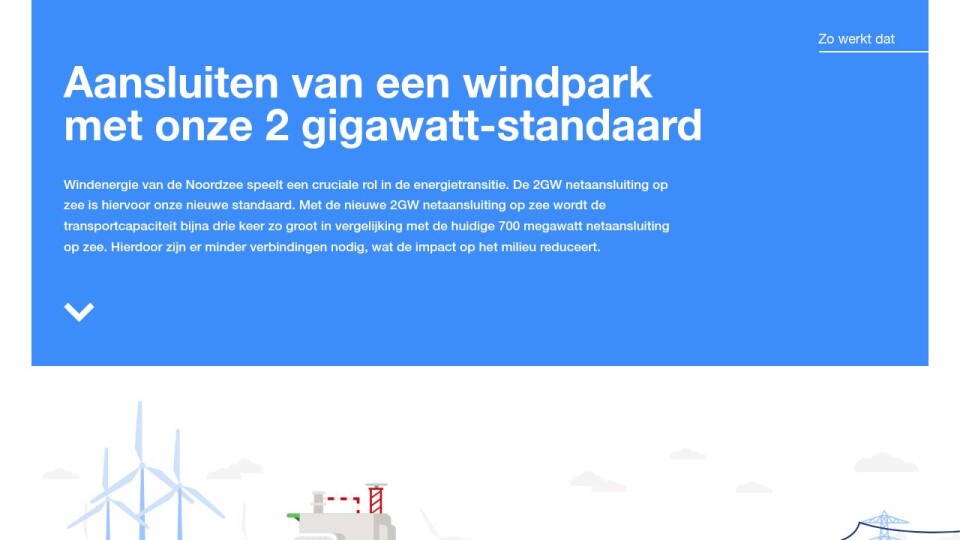

Aansluiten van een windpark met onze 2 gigawatt-standaard
Windenergie van de Noordzee speelt een cruciale rol in de energietransitie. De 2GW netaansluiting op zee is hiervoor onze nieuwe standaard. Met de nieuwe 2GW netaansluiting op zee wordt de transportcapaciteit bijna drie keer zo groot in vergelijking met de huidige 700 megawatt netaansluiting op zee. Hierdoor zijn er minder verbindingen nodig, wat de impact op het milieu reduceert.
Windpark
Door windturbines opgewekte energie wordt met 66 kilovolt (kV) kabels getransporteerd naar het converterstation op zee.
Converterstation
op land
In het converterstation op land wordt de 525 kV-gelijkstroom omgezet naar 380 kV-wisselstroom zodat het geschikt is voor het landelijke elektriciteitsnet.
Kabelsysteem
op land
Nadat de kabels aan land komen, lopen ze ondergronds naar het converterstation op land.
Kabelsysteem
op zee
Vanaf het platform wordt de elektriciteit via een 525 kV-kabelsysteem naar land getransporteerd. Het kabelsysteem bestaat uit vier afzonderlijke kabels die gebundeld in de zeebodem liggen: een negatieve en een positieve pool, een nulkabel en een glasvezelkabel. Het 525 kV-kabel-systeem maakt efficiente energietransport over lange afstanden mogelijk.
Converterstation
op zee
Het converterstation op zee bestaat uit twee delen: een onderstel en een bovenbouw. Het onderstel wordt aan de zeebodem bevestigd. De bovenbouw is het deel dat boven zeeniveau staat. Op het converterstation op zee wordt de windenergie in twee stappen klaar gemaakt voor transport naar land:
Met behulp van vier transformatoren wordt de windenergie verhoogd voordat de elektriciteit naar de converterhallen wordt geleid.
In de converterhallen wordt de energie omgezet naar 525 kV-gelijkstroom om het voor te bereiden op het transport naar land.
Zo werkt dat
Kabelsysteem op land
Nadat de kabels aan land komen, lopen ze ondergronds naar het converterstation op land.
Converterstation op land
In het converterstation op land wordt de 525 kV- omgezet naar 380 kV-wisselstroom zodat het geschikt is voor het landelijke elektriciteitsnet.
Kabelsysteem op zee
Vanaf het platform wordt de elektriciteit via een 525 kV-kabelsysteem naar land getransporteerd. Het kabelsysteem bestaat uit vier afzonderlijke kabels die gebundeld in de zeebodem liggen: een negatieve en een positieve pool, een nulkabel en een glasvezelkabel. Het 525 kV-kabel-systeem maakt efficiente energietransport over lange afstanden mogelijk.
Converterstation op zee
Het converterstation op zee bestaat uit twee delen: een onderstel en een bovenbouw. Het onderstel wordt aan de zeebodem bevestigd. De bovenbouw is het deel dat boven zeeniveau staat. Op het converterstation op zee wordt de windenergie in twee stappen klaar gemaakt voor transport naar land:
Met behulp van vier transformatoren wordt de windenergie verhoogd voordat de elektriciteit naar de converterhallen wordt geleid.
In de converterhallen wordt de energie omgezet naar 525 kV-gelijkstroom om het voor te bereiden op het transport naar land.
Windpark
Door windturbines opgewekte energie wordt met 66 kilovolt (kV) kabels getransporteerd naar het converterstation op zee.
Aansluiten van een windpark met onze 2 gigawatt-standaard
Zo werkt dat
Windenergie van de Noordzee speelt een cruciale rol in de energietransitie. De 2GW netaansluiting op zee is hiervoor onze nieuwe standaard. Met de nieuwe 2GW netaansluiting op zee wordt de transportcapaciteit bijna drie keer zo groot in vergelijking met de huidige 700 megawatt netaansluiting op zee. Hierdoor zijn er minder verbindingen nodig, wat de impact op het milieu reduceert.
